Fyzikálne princípy ultrazvuku: Od nepočuteľných vĺn po revolučné technológie
Ultrazvuk, fenomén presahujúci hranice ľudského sluchu, predstavuje fascinujúcu oblasť fyziky s rozsiahlymi praktickými aplikáciami. Jeho podstata spočíva v mechanických vlneniach s frekvenciou vyššou ako približne 20 kHz, teda nad prahom počuteľnosti ľudského ucha. Tieto vysokofrekvenčné kmity, hoci pre nás nepočuteľné, zohrávajú kľúčovú úlohu v prírode aj v moderných technológiách. Od orientácie netopierov v tme až po detailné zobrazenie ľudského tela v medicíne, ultrazvuk preniká do mnohých aspektov nášho života.
Podstata a vlastnosti ultrazvuku
Ultrazvuk je špecifickým typom mechanického vlnenia, ktoré sa šíri prostredníctvom vibrácií častíc v médiu. Rovnako ako bežné zvukové vlny, aj ultrazvuk vyžaduje pre svoje šírenie prostredie - plynné, kvapalné alebo pevné. Vlastnosti ultrazvuku sú do značnej miery definované jeho vysokou frekvenciou. Táto vysoká frekvencia mu dodáva vlastnosti podobné svetelným vlnám s krátkou vlnovou dĺžkou, čo mu umožňuje vytvárať koncentrované lúče žiarenia.
Základné charakteristiky mechanického vlnenia, ako sú frekvencia, perióda, amplitúda, vlnová dĺžka a rýchlosť šírenia, platia aj pre ultrazvuk. Rýchlosť šírenia ultrazvuku je závislá od vlastností prostredia. V hustejších médiách, kde sú častice bližšie k sebe, sa vlnenie šíri rýchlejšie. V ľudskom tele sa napríklad rýchlosť šírenia ultrazvuku pohybuje okolo 1540 metrov za sekundu.
V závislosti od frekvencie sa ultrazvuk delí na tri hlavné kategórie:
- Silový ultrazvuk (20 - 100 kHz): Využíva sa predovšetkým v priemyselných aplikáciách, ako je čistenie alebo zváranie.
- Vysokofrekvenčný ultrazvuk (100 kHz - 1 MHz): Nachádza uplatnenie v lekárskej terapii a pri niektorých priemyselných procesoch.
- Diagnostický ultrazvuk (1 - 500 MHz): Kľúčový pre lekárske zobrazovanie, umožňuje detailné vizualizácie vnútorných orgánov a štruktúr.
Ultrazvuk sa delí aj podľa typu vibrácií častíc na podélné, priečne, povrchové a doskové vlny. V plynoch a kvapalinách sa šíri ako podlžné vlnenie, zatiaľ čo v pevných látkach sa môže šíriť aj priečne. V živých tkanivách sa ultrazvuk správa podobne ako v tekutinách, teda prevažne podlžným vlnením.
Prírodné a umelé zdroje ultrazvuku
Hoci ľudské ucho nedokáže ultrazvuk vnímať, mnohé živočíchy ho nielen počujú, ale aj aktívne produkujú a využívajú. Netopiere sú klasickým príkladom, pričom ultrazvuk využívajú na echolokáciu - orientáciu v priestore a lov potravy v úplnej tme. Podobne aj delfíny používajú ultrazvuk na navigáciu a komunikáciu v podmorskom svete. Niektoré druhy hmyzu, ako napríklad komáre a mole, tiež dokážu produkovať a vnímať ultrazvukové signály. Zatiaľ čo niektoré zvieratá ultrazvuk produkujú, iné ho síce nedokážu vyrobiť, ale sú schopné ho počuť.
Umelé zdroje ultrazvuku sa delia na mechanické a elektrické generátory. Medzi mechanické patria píšťaly, ladičky a sirény, ktoré však dokážu vyprodukovať len relatívne nízke ultrazvukové frekvencie (do 200 kHz). Pre generovanie vyšších frekvencií a silnejšieho ultrazvuku sa používajú elektrické meniče, ako sú piezoelektrické a magnetostrikčné meniče.
Piezoelektrický jav, objavený bratmi Curieovcami v roku 1880, je základom pre mnohé ultrazvukové zariadenia. Pri pôsobení mechanického tlaku na určité kryštály (napríklad kremeň) vzniká na ich povrchu elektrické napätie (priamy piezoelektrický efekt). Opačný, tzv. nepriamy piezoelektrický efekt, spočíva vo vzniku mechanických vibrácií pri aplikácii elektrického napätia na kryštál. Tento jav sa hojne využíva v lekárskych sonografoch, kde slúži na generovanie aj detekciu ultrazvukových vĺn.
Magnetostrikčný jav využíva objemové deformácie feromagnetických látok vo vonkajšom magnetickom poli. Tento jav sa uplatňuje napríklad pri odstraňovaní zubného kameňa.
Základné princípy šírenia ultrazvuku: Odraz, lom a útlm
Pri interakcii s materiálmi vykazuje ultrazvuk niekoľko kľúčových fyzikálnych princípov, ktoré sú základom jeho praktického využitia:

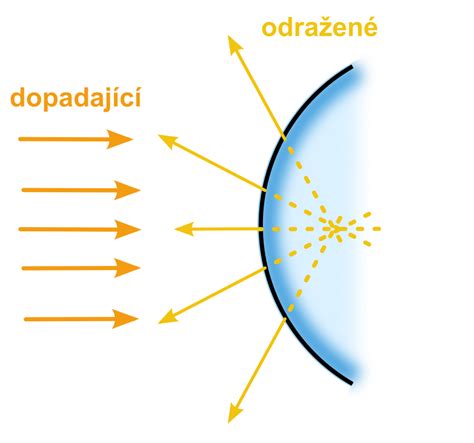

- Odraz: Ultrazvuková vlna sa odráža na rozhraní dvoch materiálov s rozdielnou akustickou impedanciou. Akustická impedancia je definovaná ako súčin hustoty prostredia a rýchlosti šírenia vlnenia v danom prostredí. Čím väčší je rozdiel v akustických impedanciách, tým silnejší je odraz. Tento princíp je zásadný pre ultrazvukovú diagnostiku, kde sa odrazené vlny od vnútorných orgánov detegujú a prevádzajú do obrazu. Zákon odrazu hovorí, že uhol odrazu sa rovná uhlu dopadu.
- Lom: Keď ultrazvuková vlna prechádza z jedného prostredia do druhého s rozdielnou rýchlosťou šírenia, dochádza k lomu. V akustike platí opačné pravidlo ako v optike: vlnenie sa láme ku kolmici pri prechode z akusticky redšieho do hustejšieho prostredia a od kolmice pri prechode z hustejšieho do redšieho prostredia.
- Útlm: Pri šírení ultrazvuku prostredím dochádza k postupnému znižovaniu jeho intenzity. Útlm je spôsobený absorpciou energie v médiu (premenou na tepelnú energiu) a rozptylom. Miera útlmu závisí od frekvencie ultrazvuku a vlastností prostredia. Vyššie frekvencie sú tlmené viac, čo znamená, že ich hĺbka prieniku je menšia. V mäkkých tkanivách je útlm najmenší, zatiaľ čo v kostiach a pľúcach je vyšší. Absorpcia energie je priamo úmerná druhej mocnine frekvencie.
- Rozptyl: Ak ultrazvuková vlna dopadne na plochu menšiu ako je jej vlnová dĺžka, dochádza k jej rozptylu. Tento jav je dôležitý napríklad pri interakcii ultrazvuku s krvinkami.
Využitie ultrazvuku v praxi
Vďaka svojim jedinečným vlastnostiam našiel ultrazvuk široké uplatnenie v mnohých oblastiach:
Medicína

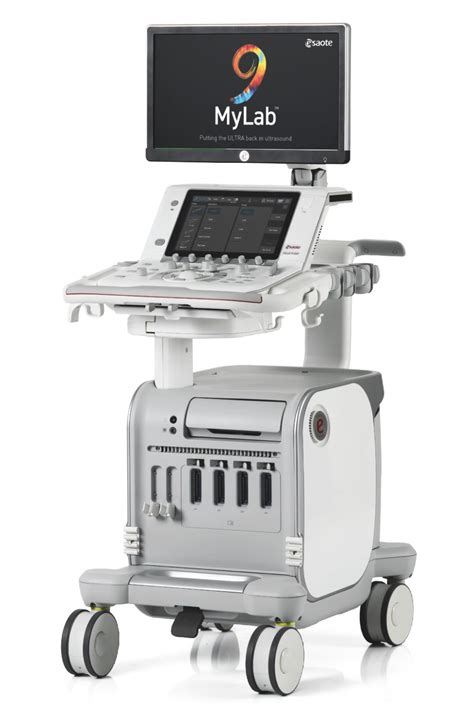

- Diagnostika (Sonografia): Toto je zrejme najznámejšia aplikácia ultrazvuku. Ultrazvukové vlny prechádzajú ľudským telom a odrážajú sa od rôznych orgánov a tkanív. Odrazené vlny sú snímané sondou a pomocou počítača prevádzané do dvojrozmerných (B-mód) alebo trojrozmerných obrazov. Toto neinvazívne vyšetrenie umožňuje lekárom vizualizovať vnútorné orgány, sledovať vývoj plodu počas tehotenstva, diagnostikovať ochorenia srdca (echokardiografia), ciev a mnohé iné stavy. Využíva sa aj na meranie vzdialeností, napríklad pri meraní hrúbky očných štruktúr v oftalmológii.
- Terapia (Ultrazvuková terapia): Ultrazvuk sa používa aj na liečebné účely. Jeho hĺbkový tepelný účinok môže pomôcť pri tlmení bolesti, uvoľňovaní svalového napätia, zvyšovaní lokálneho krvného obehu a metabolizmu. Dávkovanie a frekvencia sú pritom starostlivo kontrolované, aby sa predišlo poškodeniu tkanív.
- Chirurgické zákroky: Ultrazvuk sa využíva aj pri niektorých chirurgických zákrokoch, napríklad na rozbíjaní obličkových kameňov (litotripsia) alebo na presné navádzanie ihiel pri podávaní anestetík.
- Kontrastné látky: Na zlepšenie kvality ultrazvukového zobrazenia sa používajú špeciálne kontrastné látky vo forme mikrobublín. Tieto látky, ako napríklad SonoVue® alebo Optison®, zlepšujú odraz ultrazvukových vĺn a umožňujú lepšie zobrazenie cievneho systému a tkanív.
Priemysel
- Nedeštruktívne testovanie (NDT): Ultrazvuk sa používa na detekciu vnútorných trhlín, defektov a porúch v materiáloch a technických výrobkoch bez ich poškodenia. Využíva sa na kontrolu kvality zvarov, odliatkov a iných konštrukčných prvkov.
- Čistenie: Ultrazvukové čistenie využíva javy ako kavitácia na odstránenie nečistôt z povrchov. Kavitácia vzniká v kvapaline, ktorá je intenzívne rozkmitaná ultrazvukom, čo vedie k tvorbe a implózii malých bubliniek. Tieto implózie vytvárajú rázové vlny, ktoré účinne odstraňujú nečistoty aj z ťažko dostupných miest. Táto technológia sa používa na čistenie zložitých súčiastok, šperkov, lekárskych nástrojov a iných predmetov.
- Zváranie a spájanie: Ultrazvukové zváranie umožňuje spájanie plastových alebo kovových dielov pomocou vysokofrekvenčných vibrácií, ktoré generujú teplo a spôsobujú ich spojenie.
- Ultrazvukové meranie: Princíp odrazu ultrazvuku sa využíva na meranie vzdialeností. Ultrazvukové diaľkomery, sonar a echoloty používajú vysielanie ultrazvukových impulzov a meranie času, ktorý uplynie do prijatia ich odrazu, na určenie vzdialenosti objektov.
Iné aplikácie
- Zvlhčovanie vzduchu: Ultrazvukové zvlhčovače rozprašujú vodu na jemné čiastočky, ktoré sa vznášajú vo vzduchu a vytvárajú tak jemnú vodnú hmlu bez tvorby pár. Táto technológia sa využíva aj pri inhaláciách.
- Priemyselná a poľnohospodárska dezinfekcia: Ultrazvuk môže byť využitý na dezinfekciu vody a iných médií.
Fyzikálne javy spojené s ultrazvukom
Pri šírení ultrazvuku v médiách dochádza k viacerým dôležitým fyzikálnym javom:
- Kavitácia: Tento jav, spomenutý pri čistení, je charakteristický pre kvapaliny vystavené ultrazvuku. V dôsledku rýchlych zmien tlaku v kvapaline dochádza k tvorbe a následnému kolapsu malých bublín. Implózia týchto bublín generuje lokálne vysoké tlaky a teploty, ako aj rázové vlny, ktoré môžu mať významné mechanické účinky. Ultrazvuková kavitácia má preto veľký potenciál v rôznych priemyselných a chemických procesoch, vrátane extrakcie.
- Dopplerov efekt: Tento jav popisuje zmenu frekvencie vlnenia v dôsledku relatívneho pohybu zdroja vlnenia a pozorovateľa. V medicíne sa Dopplerov efekt využíva na zobrazenie prietoku krvi v cievach. Pohybujúce sa červené krvinky menia frekvenciu odrazeného ultrazvuku, čo umožňuje zistiť smer a rýchlosť prietoku.
- Tepelné účinky: Keď ultrazvuk prechádza médiom, jeho energia sa čiastočne premieňa na teplo. Tento tepelný účinok je využívaný v ultrazvukovej terapii, ale pri diagnostických aplikáciách je potrebné dbať na to, aby nedošlo k nežiaducemu prehrievaniu tkanív. Intenzita ultrazvuku a doba jeho pôsobenia sú kľúčové faktory ovplyvňujúce tento jav.
- Mechanické účinky: Okrem tepelných účinkov môže ultrazvuk pôsobiť aj mechanicky. Rýchle zmeny tlaku a vibrácie môžu viesť k mechanickému poškodeniu tkanív, najmä pri vysokých intenzitách a v dôsledku kavitácie. Preto sú pri ultrazvukových vyšetreniach zavádzané bezpečnostné indexy ako mechanický (MI) a tepelný (TI) index, ktoré pomáhajú minimalizovať riziko poškodenia.
História objavov a vývoja
História využitia ultrazvuku je bohatá na objavy a inovácie. Už v roku 1794 Lazzaro Spallanzani experimentoval s netopiermi a zistil, že sa orientujú pomocou zvukov, ktoré ľudia nepočujú, čím položil základy pre pochopenie echolokácie. V roku 1880 Pierre a Jacques Curie objavili piezoelektrický jav.
Počas prvej svetovej vojny Paul Langevin pracoval na vývoji sonarových zariadení na detekciu ponoriek pomocou ultrazvuku. V roku 1916 vyvinul prvý ultrazvukový vysielač a prijímač. V oblasti medicíny bol priekopníkom Dr. Karl Dussik, ktorý v 40. rokoch 20. storočia začal skúmať možnosť využitia ultrazvuku na vizualizáciu vnútorných štruktúr ľudského tela a zaviedol metódu nazvanú "Hyperfonografia".
Skutočný rozvoj ultrazvukovej diagnostiky nastal v 50. a 60. rokoch 20. storočia. Škótsky lekár Ian Donald spolu s inžinierom Thomasom Grahamom Brownom vynašli prvý lekársky ultrazvukový prístroj a v roku 1966 bola úspešne hlásená placentografia pomocou B-módu. Odvtedy sa ultrazvuková technológia neustále vyvíja, smerujúc k vyššiemu rozlíšeniu, lepšej kvalite obrazu a širšiemu spektru aplikácií.
Dnes je ultrazvuk nepostrádateľným nástrojom v mnohých vedeckých a technických odboroch, pričom jeho potenciál naďalej rastie s novými objavmi a inováciami. Jeho schopnosť prenikať do materiálov a tkanív bez ich poškodenia, spolu s možnosťou získať detailné informácie o ich štruktúre a dynamike, z neho robí jednu z najvýznamnejších technológií súčasnosti.
