Piezoelektrický jav a jeho využitie v ultrazvuku

Piezoelektrický jav, objavený bratmi Pierrom a Jacquesom Curieovcami v roku 1880, predstavuje fascinujúcu vlastnosť niektorých kryštalických dielektrik, ktorá umožňuje premenu mechanickej energie na elektrickú a naopak. Táto schopnosť premeny energie je základom pre široké spektrum aplikácií, od bežných elektronických súčiastok až po pokročilé medicínske zobrazovacie techniky, akými je ultrazvuk.

Princíp piezoelektrického javu

Piezoelektrický jav spočíva v schopnosti určitých kryštálových materiálov generovať elektrické napätie pri mechanickej deformácii (priamy piezoelektrický efekt) a naopak, deformovať sa pri pôsobení elektrického poľa (nepriamy alebo reverzný piezoelektrický efekt). Tento jav je výsledkom asymetrickej štruktúry kryštálovej mriežky, kde posun iónov pri mechanickom namáhaní vedie k oddeleniu ťažiska kladných a záporných nábojov, čím vzniká elektrické pole na povrchu kryštálu.

Medzi známe piezoelektrické materiály patrí kremeň, turmalín, ale aj niektoré fosforečnany, arzéničnany, kandizovaný cukor či kolagén. V súčasnosti sa však pre praktické aplikácie, najmä v medicíne, často používajú syntetické piezoelektrické keramiky na báze titaničitanov a zirkoničitanov olovnatých, ktoré vykazujú silnejší piezoelektrický efekt.

Piezoelektrický kryštál s vyznačeným mechanickým napätím a elektrickým nábojom

Priamy piezoelektrický efekt sa využíva napríklad v snímačoch tlaku a vibrácií. Klasickým príkladom je piezoelektrická prenoska gramofónu, kde mikropohyb ihly kopírujúcej drážku platne prenáša vibrácie na piezoelektrický kryštál, ktorý následne generuje elektrické napätie zodpovedajúce zvukovému signálu.

Nepriamy piezoelektrický efekt, známy aj ako elektrostrikcia, je základom pre generovanie zvuku a ultrazvuku. Keď sa na piezoelektrický kryštál privádza striedavé napätie s frekvenciou zodpovedajúcou jeho vlastnej rezonančnej frekvencii, kryštál sa rozkmitá s vysokou presnosťou. Tieto mechanické vibrácie môžu potom rozochvievať okolité prostredie, čím vznikajú zvukové vlny. Pri vysokých frekvenciách (nad 20 kHz) hovoríme o ultrazvuku.

Ultrazvuk: Generovanie a šírenie

Ultrazvuk je definovaný ako mechanické vlnenie s frekvenciou vyššou ako je horná hranica ľudského sluchu, teda nad 20 kHz. V medicínskej diagnostike sa bežne používajú frekvencie v rozsahu megahertzov (MHz). Ultrazvukové vlny sa v pružných prostrediach šíria ako pozdĺžne vlny. V mäkkých tkanivách a tekutinách ľudského tela prevládajú pozdĺžne vlny, zatiaľ čo v kostiach sa môže šíriť aj priečne vlnenie.

Vizualizácia šírenia pozdĺžnej ultrazvukovej vlny v tkanive

Pre generovanie ultrazvuku v medicínskych prístrojoch sa využívajú piezoelektrické meniče (transducery), ktoré pracujú na princípe nepriameho piezoelektrického javu. Tieto meniče sú obvykle súčasťou ultrazvukovej sondy. Po aplikácii elektrického napätia sa piezoelektrický kryštál vo vnútri sondy deformuje a generuje ultrazvukové vlny. Po krátkom vysielacom pulze sa menič prepne do režimu prijímača, kde slúži na detekciu odrazených ultrazvukových vĺn (ech).

Kľúčové parametre charakterizujúce šírenie ultrazvuku v prostredí zahŕňajú:

Rýchlosť šírenia ultrazvuku: V mäkkých tkanivách je približne 1540 m/s.
Akustická impedancia (AI): Odpor, ktorý kladie prostredie zvukovej vlne. Je daná súčinom hustoty prostredia a rýchlosti šírenia zvuku v ňom. Rozdiely v akustickej impedancii medzi rôznymi tkanivami sú zodpovedné za odraz ultrazvukových vĺn na ich rozhraniach.
Útlm (Atenuácia): Redukcia intenzity ultrazvukového signálu pri prechode prostredím. Zahŕňa absorpciu, rozptyl (scattering) a divergenciu ultrazvukových lúčov. Útlm rastie s frekvenciou, preto sa pre hlbšie štruktúry používajú nižšie frekvencie.

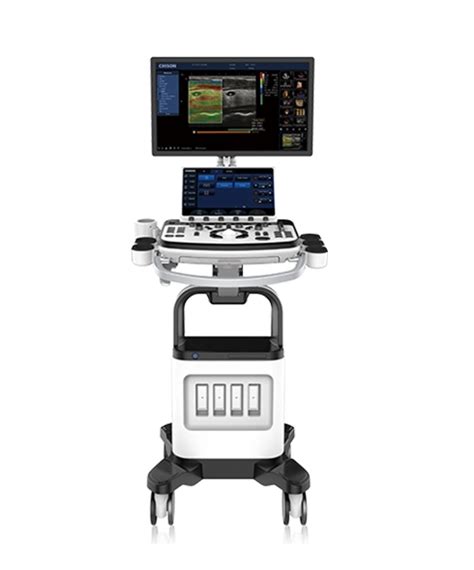

Zobrazenie pomocou ultrazvuku

Princíp ultrazvukového zobrazovania spočíva vo vysielaní ultrazvukových impulzov do tela a následnej detekcii odrazených vĺn (ech). Tieto odrazy vznikajú na rozhraniach medzi tkanivami s rôznymi akustickými vlastnosťami. Počítač následne spracuje prijaté signály a vytvorí obraz.

Existuje niekoľko základných zobrazovacích metód:

A-mode (Amplitude mode): Jednorozmerné zobrazenie, kde amplitúda impulzov na časovej osi zodpovedá intenzite odrazeného signálu a jeho poloha mieste odrazu. Používa sa napríklad v oftalmológii.
B-mode (Brightness mode): Dvojrozmerné zobrazenie, ktoré tvorí základ modernej ultrazvukovej diagnostiky. Amplitúda odrazeného signálu je zobrazená moduláciou svetlosti bodu v obraze. Sonda sníma obraz v reálnom čase (real-time), čo umožňuje sledovať aj pohyblivé štruktúry.
M-mode (Motion mode): Metóda určená na zobrazenie pohybu anatomických štruktúr, primárne srdca. Ide o sériu jednorozmerných záznamov v pravidelných časových intervaloch.

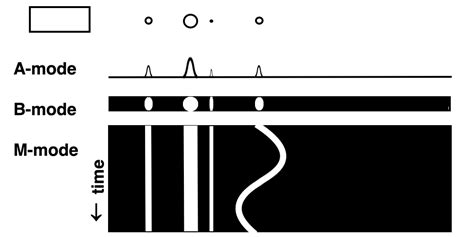

Porovnanie A-mode, B-mode a M-mode zobrazenia

V súčasnosti sa čoraz viac využíva aj trojrozmerný (3D) a štvorrozmerný (4D) ultrazvuk, ktorý umožňuje rekonštrukciu obrazu z viacerých dvojrozmerných rezov, pričom štvrtý rozmer predstavuje čas. Tieto techniky poskytujú komplexnejší pohľad na priestorové usporiadanie štruktúr.

Dopplerovské techniky v ultrazvuku

Dopplerovské metódy využívajú Dopplerov jav, ktorý popisuje zmenu frekvencie prijímanej vlny v závislosti od relatívneho pohybu zdroja a pozorovateľa. V ultrazvuku sa Dopplerov jav využíva na meranie rýchlosti a smeru pohybu krvných elementov v cievach.

Pulsed Wave (PW) Doppler: Vysiela ultrazvukové pulzy a analyzuje Dopplerov posun frekvencie odrazených signálov z definovaného vzorkovacieho objemu. Umožňuje presné meranie rýchlosti v konkrétnom mieste, ale je obmedzený na jednu ultrazvukovú líniu.
Color Flow Mapping (CFM) / Farebný Doppler: Dvojrozmerné zobrazenie toku krvi v reálnom čase na anatomickom podklade B-modu. Rôzne farby (najčastejšie červená a modrá) indikujú smer toku krvi vo vzťahu k sonde (červená k sonde, modrá od sondy), pričom intenzita farby zodpovedá rýchlosti toku. Žltá farba môže signalizovať turbulenciu.
Power Doppler Imaging (PDI): Vysoko citlivá Dopplerovská technika, ktorá registruje amplitúdu odrazov bez ohľadu na smer toku. Zobrazuje intenzitu toku farbou a je menej závislá od Dopplerovského uhla. Nezobrazuje smer ani rýchlosť toku.
Doppler Tissue Imaging (DTI) / Tissue Doppler: Špecializovaná technika založená na Dopplerovom efekte, ktorá umožňuje zobrazenie pohybu tkanív, napríklad myokardu. Citlivosť prístroja je nastavená na detekciu pomalších pohybov tkanív.

Príklad farebného Dopplerovho zobrazenia prietoku krvi v cieve

Pri Dopplerovských meraniach je dôležitý tzv. Dopplerovský uhol, čo je uhol medzi smerom ultrazvukového lúča a smerom toku krvi. Čím je tento uhol menší (bližšie k 0°), tým presnejšie je meranie rýchlosti. Pri uhle 90° je Dopplerov posun nulový a meranie nie je možné.

Artefakty v ultrazvukovom zobrazení

Počas ultrazvukového vyšetrenia sa môžu vyskytnúť rôzne artefakty, ktoré skresľujú obraz a môžu viesť k nesprávnej interpretácii. Medzi bežné artefakty patria:

Akustický tieň: Oblasť za štruktúrou silno absorbujúcou alebo odrážajúcou ultrazvuk (napr. kosť, kameň), kde je signál výrazne oslabený.
Zosilnenie za objektom (Posterior Acoustic Enhancement): Zvýšená intenzita signálu za štruktúrami s nízkym útlmom (napr. cysta).
Zrkadlový artefakt (Mirror-Image Artifact): Duplicitné zobrazenie štruktúry na druhej strane silne reflexného rozhrania.
Aliasing: Artefakt v Dopplerovskom zobrazení, ktorý nastáva pri nesprávnej vzorkovacej frekvencii v pomere k rýchlosti toku.
Speckle (zrnenie): Granulárny vzhľad obrazu spôsobený interferenciou rozptýlených ultrazvukových vĺn.

Význam piezoelektrického javu v medicíne

Piezoelektrický jav je neoddeliteľnou súčasťou moderných medicínskych technológií. Okrem ultrazvukového zobrazovania sa využíva aj pri:

Ultrazvukovej terapii: Liečba pomocou vysokofrekvenčných vibrácií.
Laparoskopických chirurgických nástrojoch: Ultrazvukové nástroje na rezanie a koaguláciu tkaniva.
Biomedicínskych senzoroch: Napríklad pri meraní krvného tlaku alebo srdcovej frekvencie.

Vývoj nových piezoelektrických materiálov s vyššou účinnosťou a špecifickými vlastnosťami neustále posúva hranice možností v medicínskom zobrazovaní a terapii.
